🔌 Switches: configurar, conectar y evitar errores

PARA ENTENDER EL ESQUEMA

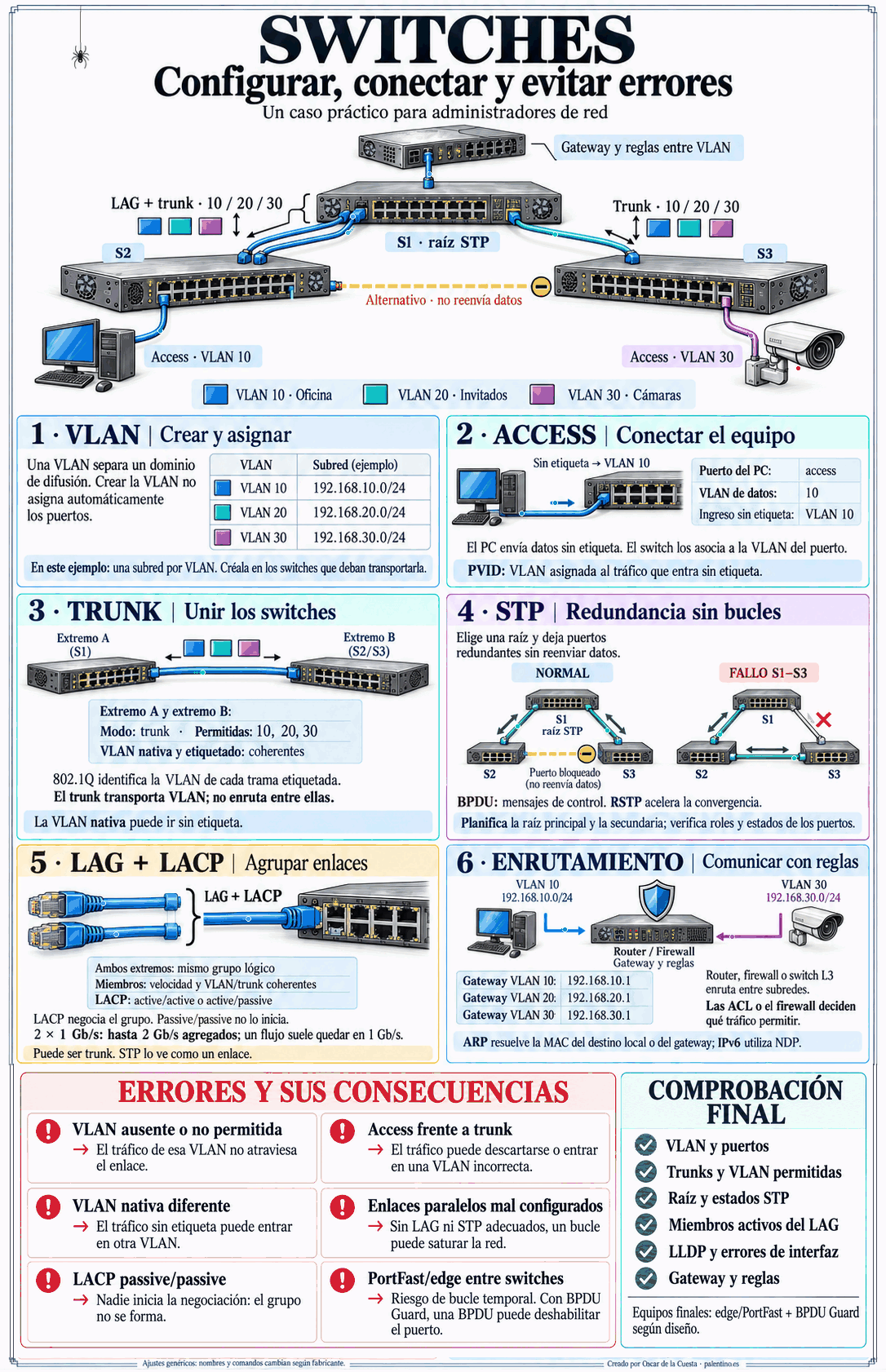

Sobre esta infografía

Un cable mal conectado puede crear un bucle. Una VLAN no permitida puede dejar equipos incomunicados. Y dos enlaces de 1 Gb/s no garantizan que una transferencia alcance 2 Gb/s.

Administrar una red exige entender cómo encajan sus piezas:

🔹 VLAN: separa el tráfico.
🔹 Access: conecta el equipo a su VLAN.
🔹 Trunk: transporta varias VLAN entre dispositivos.
🔹 STP: permite redundancia evitando bucles.
🔹 LAG y LACP: agrupan enlaces y negocian su funcionamiento.
🔹 Enrutamiento y reglas: comunican subredes y controlan los accesos.

En esta infografía animada reúno ejemplos de configuración, el comportamiento ante un fallo y errores frecuentes con sus consecuencias.

Porque una red puede funcionar… hasta que conectas un segundo cable. Ahí se nota si estaba bien diseñada.

#Redes #Networking #Switches #VLAN #SysAdmin
