En el dinámico mundo de las tecnologías de la información, la eficiencia y la seguridad en la gestión de redes son fundamentales para el éxito de cualquier organización. Una herramienta clave que juega un papel crucial en alcanzar estos objetivos es la VLAN (Virtual Local Area Network). Este post se adentra en el concepto de VLAN, explorando su propósito, funcionamiento y los beneficios que ofrece en el entorno de red actual.
¿Qué es una VLAN?
Una VLAN es una tecnología de red que permite segmentar una red física en múltiples redes virtuales independientes. A través de esta segmentación, dispositivos que no están físicamente conectados entre sí pueden agruparse en la misma red lógica, permitiendo una administración de red más flexible y segura. Esta capacidad de dividir una red física en varias subredes lógicas ayuda a mejorar la gestión del tráfico, la seguridad y el rendimiento de la red.
¿Para qué sirve una VLAN?
Las VLANs sirven para múltiples propósitos en una organización, entre los que destacan:
1. Segmentación de red: Permite dividir una red grande en subredes más pequeñas para reducir el tráfico de broadcast y mejorar el rendimiento general de la red.
Un broadcast en el contexto de redes informáticas se refiere a la transmisión de un paquete de datos que es enviado desde un único punto emisor hacia todos los puntos receptores dentro de una red o segmento de red específico. Este tipo de comunicación permite que un dispositivo envíe información simultáneamente a todos los dispositivos conectados a la red, sin necesidad de especificar direcciones IP o MAC individuales. Los broadcasts son utilizados para diversas funciones, incluyendo la solicitud de servicios de red, la configuración automática de dispositivos, o la localización de servicios y servidores dentro de una LAN. Sin embargo, una gestión inadecuada del tráfico de broadcast puede llevar a la saturación de la red, afectando su rendimiento global.
2. Mejora de la seguridad: Al segmentar la red, se pueden implementar políticas de seguridad más específicas por segmento, limitando así el acceso a recursos sensibles solo a usuarios autorizados.
3. Flexibilidad y escalabilidad: Facilita la gestión de la red permitiendo cambios, adiciones o reestructuraciones de la red sin necesidad de alterar el cableado físico.
4. Reducción de costos: Al utilizar VLANs, las empresas pueden hacer un uso más eficiente de su infraestructura de red existente sin incurrir en costos adicionales de hardware.
¿Cómo funciona una VLAN?
Una VLAN opera en la capa 2 del modelo OSI (Interconexión de Sistemas Abiertos), ver imagen superior haciendo clic, lo que significa que puede llevar tráfico entre dispositivos sin tener que pasar por un enrutador. Para que diferentes VLANs se comuniquen entre sí, es necesario utilizar un dispositivo de capa 3, como un enrutador o un switch multicapa, configurado para el enrutamiento entre VLANs.
La asignación de un puerto a una VLAN se puede hacer de manera estática, asignando manualmente el puerto a una VLAN específica, o de manera dinámica, utilizando protocolos como el VLAN Trunking Protocol (VTP) que permiten la asignación automática de puertos a VLANs.
Beneficios de implementar VLANs
– Mejora en el rendimiento de la red: Al segmentar el tráfico y reducir los dominios de broadcast, las VLANs ayudan a disminuir la carga en la red.
– Aumento de la seguridad: La segmentación de la red limita el acceso a recursos específicos, reduciendo la superficie de ataque.
– Mayor flexibilidad: Las VLANs permiten a los administradores de red adaptar la infraestructura de red a las necesidades cambiantes de la organización con relativa facilidad.
– Costos operativos reducidos: Al aprovechar mejor la infraestructura de red existente y simplificar la gestión de la red, las VLANs pueden contribuir a una reducción de los costos operativos.
Las VLANs son una herramienta esencial en la arquitectura de red de cualquier organización que busque mejorar la eficiencia, seguridad y gestión de su infraestructura de TI. Al proporcionar una manera eficaz de segmentar redes sin necesidad de hardware adicional, las VLANs ofrecen una solución flexible y rentable para los desafíos de red contemporáneos.
Caso práctico
Imaginemos una empresa mediana que tiene diferentes departamentos como Recursos Humanos (RH), Finanzas, Marketing y TI, todos ubicados en el mismo edificio y compartiendo la misma infraestructura de red física. A medida que la empresa crece, la red se vuelve más lenta y menos segura debido al tráfico innecesario y al riesgo de acceso no autorizado a información sensible. Para abordar estos problemas, la empresa decide implementar VLANs, una por cada departamento.
Configuración de VLANs:
– VLAN 10 para Recursos Humanos: Esta VLAN asegura que solo los dispositivos autorizados de RH puedan acceder a la información de empleados y datos sensibles relacionados con la gestión de personal.
– VLAN 20 para Finanzas: Segmenta el tráfico de la red de Finanzas, protegiendo la transmisión de datos financieros y restringiendo el acceso a sistemas de contabilidad y nóminas solo al personal autorizado.
– VLAN 30 para Marketing: Permite al departamento de Marketing compartir recursos de manera eficiente, como archivos de campañas publicitarias y software de diseño, sin interferir con el tráfico de otras VLANs.
– VLAN 40 para Tecnologías de la Información (TI): Proporciona a TI el acceso a todos los sistemas y dispositivos de la red para facilitar la gestión, mantenimiento y seguridad de la infraestructura tecnológica de la empresa.
Beneficios alcanzados:
1. Seguridad Mejorada: Al segmentar la red por departamentos, se minimiza el riesgo de acceso no autorizado a información confidencial, ya que un empleado de Marketing, por ejemplo, no puede acceder a los datos de la VLAN de Finanzas sin autorización.
2. Desempeño Optimizado: La segmentación reduce el tráfico innecesario en cada segmento de la red, mejorando el rendimiento general al limitar los broadcasts a su respectiva VLAN.
3. Gestión de Red Simplificada: La administración se vuelve más sencilla al tener segmentos de red claramente definidos, facilitando la implementación de políticas de seguridad, la solución de problemas y la expansión de la red.
Este caso práctico demuestra cómo las VLANs pueden ser utilizadas para mejorar la seguridad, el rendimiento y la administración de la red en una empresa, proporcionando una solución escalable y eficiente para gestionar la creciente complejidad de las redes modernas.
Ejemplo en redes CISCO
La configuración de VLANs en los switches se realiza a través de una serie de pasos en la interfaz de línea de comandos (CLI) del switch. Aquí te proporciono un ejemplo general de cómo se podría configurar VLANs en un switch gestionable, teniendo en cuenta que los comandos específicos pueden variar según el fabricante del switch (Cisco, HP, Juniper, etc.). Este ejemplo se basa en un switch Cisco, uno de los fabricantes más comunes.
Paso 1: Acceso al switch
Primero, necesitas acceder al switch a través de la consola, SSH, o telnet.
Paso 2: Entrar al modo de configuración
Una vez que hayas accedido al switch, debes entrar al modo de configuración global utilizando el comando:
configure terminal
Paso 3: Crear la VLAN
Para crear una VLAN, utilizas el comando `vlan` seguido del número de ID de la VLAN que deseas crear. Por ejemplo, para crear la VLAN 10:
vlan 10
Después, puedes asignarle un nombre a la VLAN con el comando `name`:
name Recursos_Humanos
Repites estos pasos para cada VLAN que desees crear.
Paso 4: Asignar puertos a la VLAN
Después de crear la VLAN, debes asignarle puertos. Primero, seleccionas el puerto con el comando `interface` seguido del identificador del puerto. Luego, lo asignas a la VLAN con el comando `switchport access vlan` seguido del número de ID de la VLAN. Por ejemplo, para asignar el puerto FastEthernet 0/1 a la VLAN 10:
interface FastEthernet 0/1
switchport mode access
switchport access vlan 10
Paso 5: Guardar la configuración
Una vez que hayas terminado de configurar las VLANs y asignado los puertos, debes guardar la configuración para que persista después de reiniciar el switch. Esto se hace con el comando:
write memory
o
copy running-config startup-config
Notas adicionales:
– VLAN Trunking: Si tienes switches conectados entre sí y quieres que las VLANs se comuniquen a través de estos switches, necesitarás configurar enlaces troncales (trunk) utilizando el comando `switchport mode trunk` en los puertos relevantes.
– Verificación: Puedes verificar tu configuración de VLANs con comandos como `show vlan brief` para ver las VLANs creadas y `show interfaces switchport` para verificar la configuración de los puertos.
Recuerda que este es un ejemplo básico y que la configuración puede variar dependiendo del modelo específico del switch y del fabricante. Siempre es recomendable consultar la documentación técnica del dispositivo para instrucciones detalladas y específicas.

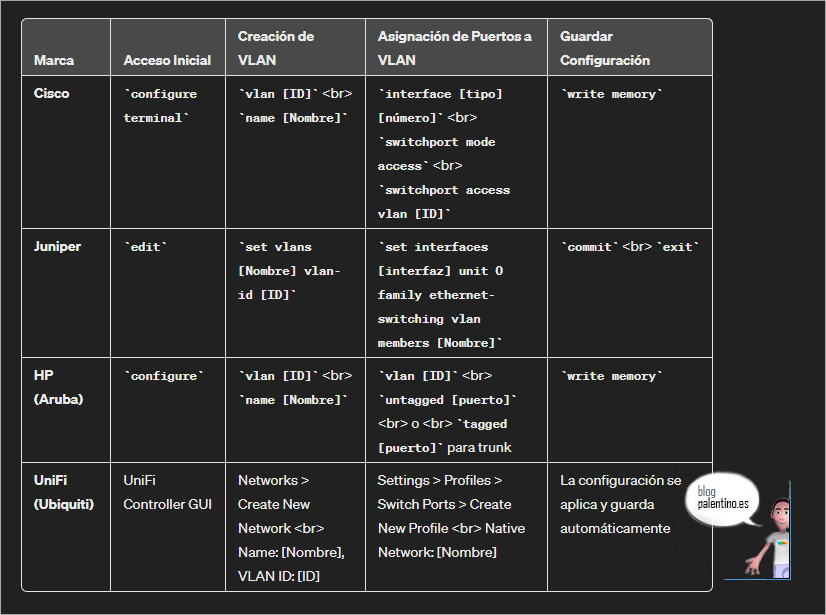

Tabla de configuración de Marcas
Notas:
- Cisco: Los comandos pueden variar ligeramente entre los modelos Catalyst, Nexus, etc.
- Juniper: El comando
1edit
te lleva al modo de configuración. commit aplica los cambios realizados.
- HP (Aruba): HP tiene líneas de productos que han sido rebrandeadas a Aruba, pero los comandos CLI son bastante consistentes.
- UniFi (Ubiquiti): La configuración se realiza a través de una interfaz gráfica (GUI) del UniFi Controller, no mediante la línea de comandos. Esto facilita la gestión de VLANs para quienes prefieren una interfaz visual.
Este cuadro ofrece un punto de partida para la configuración de VLANs en dispositivos de diferentes fabricantes. Es importante tener en cuenta que, dependiendo del modelo específico del dispositivo y de la versión del software o firmware, los comandos exactos y las opciones disponibles pueden variar. Siempre es recomendable consultar la documentación oficial del fabricante para obtener instrucciones detalladas y específicas para tu equipo.
Sobre las tarjetas de red
En la mayoría de los casos, la configuración de VLANs se maneja en el nivel del switch o del router, y no requiere cambios en la configuración de las tarjetas de red (NIC) de los dispositivos finales (como computadoras, servidores, impresoras, etc.). Sin embargo, hay situaciones en las que podrías necesitar configurar la VLAN directamente en la tarjeta de red de un dispositivo, especialmente si este necesita comunicarse a través de múltiples VLANs o si estás utilizando una VLAN específica que no es la VLAN por defecto (VLAN nativa o untagged).
Sistemas Operativos de Escritorio (Windows, macOS, Linux)
– Windows: La capacidad de configurar VLANs en Windows depende del controlador de la tarjeta de red. Algunos controladores avanzados permiten configurar una VLAN específica mediante las propiedades avanzadas de la tarjeta en el Administrador de Dispositivos o mediante una aplicación de configuración proporcionada por el fabricante de la tarjeta.
– macOS: macOS generalmente no requiere configuración de VLAN en la tarjeta de red para usuarios finales. La gestión de VLANs se realiza a nivel de red o mediante el uso de software de terceros o configuraciones avanzadas si es absolutamente necesario.
– Linux: En Linux, puedes configurar VLANs en las tarjetas de red utilizando el comando `vconfig` o `ip link`. Esto crea interfaces virtuales vinculadas a la VLAN específica. Por ejemplo, para una VLAN ID 10, podrías crear una interfaz `eth0.10` que maneje el tráfico de esa VLAN.
Servidores y Máquinas Virtuales
En entornos de servidores o cuando se utilizan máquinas virtuales, la configuración de VLANs puede ser más común en las tarjetas de red para segmentar el tráfico de red o para permitir que los servidores se comuniquen en múltiples VLANs.
– Servidores: Los servidores con tarjetas de red avanzadas (NICs) permiten la configuración de VLANs directamente a través de su firmware o software de gestión, lo que permite a los servidores interactuar con múltiples VLANs sin necesidad de múltiples interfaces físicas.
– Máquinas Virtuales: En entornos de virtualización, como VMware ESXi, Hyper-V de Microsoft, o KVM en Linux, las VLANs se configuran a menudo en el nivel del switch virtual para permitir que las máquinas virtuales en el mismo host físico se comuniquen a través de diferentes VLANs. Esto se hace a través de la configuración del software de virtualización y no requiere cambios en el sistema operativo de las máquinas virtuales.
Consideraciones
– Drivers y Soporte: Asegúrate de que los controladores (drivers) de la tarjeta de red soporten la configuración de VLAN si necesitas realizar cambios a este nivel.
– Seguridad: Configurar VLANs en las tarjetas de red puede tener implicaciones de seguridad, asegúrate de seguir las mejores prácticas para segmentar y proteger la red.
– Compatibilidad: No todas las tarjetas de red soportan VLAN tagging, especialmente en entornos de consumo. La capacidad de gestionar VLANs suele encontrarse en tarjetas de red más avanzadas o de grado empresarial.
En resumen, la necesidad de cambiar la configuración en las tarjetas de red para VLANs depende de tus requisitos específicos de red y del hardware y software que estés utilizando.
Tipo de switch para realizarlo
Para implementar VLANs (Virtual Local Area Networks) en un switch, hay varios requisitos y consideraciones técnicas que se deben tener en cuenta. La capacidad de configurar y gestionar VLANs depende del tipo de switch (administrable vs. no administrable) y de sus capacidades específicas. Aquí detallo los principales aspectos a considerar:
1. Switch Administrable
Para configurar VLANs, necesitas un switch administrable (también conocido como switch gestionable). Los switches no administrables no ofrecen la capacidad de configurar VLANs ya que operan con una configuración predeterminada que no se puede modificar.
2. Soporte para 802.1Q (VLAN Tagging)
El switch debe soportar el estándar IEEE 802.1Q, que es el protocolo de VLAN tagging más comúnmente utilizado. Este protocolo permite que múltiples VLANs compartan el mismo enlace físico, manteniendo el tráfico de cada VLAN separado mediante el etiquetado de frames.
3. Capacidad de Configuración
Deberías tener acceso a la interfaz de configuración del switch, que puede ser a través de una línea de comandos (CLI), una interfaz web (GUI), o una aplicación de gestión de red. Esto te permitirá configurar y asignar puertos a diferentes VLANs.
4. Conocimiento de la Configuración de VLAN
Es esencial tener un entendimiento básico de cómo funcionan las VLANs, incluyendo conceptos como VLAN tagging, VLAN nativa, VLANs de voz, entre otros. También debes entender cómo asignar puertos a VLANs específicas y configurar enlaces troncales (trunks) para permitir el tráfico de múltiples VLANs a través de un solo enlace físico.
5. Planificación de la Red
Antes de configurar VLANs, es importante tener un plan claro para tu red. Esto incluye:
– Identificar los diferentes segmentos de red o grupos de dispositivos que requieren aislamiento entre sí.
– Definir los IDs de VLAN que se utilizarán.
– Planificar la asignación de puertos a cada VLAN.
– Considerar la necesidad de rutas entre VLANs, lo que puede requerir un dispositivo de capa 3, como un switch de capa 3 o un router, para realizar enrutamiento entre VLANs.
6. Consideraciones de Seguridad
La implementación de VLANs puede mejorar la seguridad de la red al segmentar el tráfico; sin embargo, también es importante configurar adecuadamente las medidas de seguridad, como listas de control de acceso (ACLs), para controlar el tráfico entre VLANs y proteger contra ataques como el salto de VLAN (VLAN hopping).
7. Pruebas y Validación
Después de configurar las VLANs, es crucial realizar pruebas para asegurarse de que el tráfico se esté segmentando correctamente y que las políticas de seguridad estén funcionando como se espera. Esto puede incluir pruebas de conectividad dentro de las VLANs y entre VLANs (si se permite el enrutamiento entre ellas).
Configurar VLANs en un switch administrable es una manera efectiva de mejorar la organización, el rendimiento y la seguridad de tu red. Asegúrate de seguir las mejores prácticas y de consultar la documentación específica de tu equipo para evitar interrupciones en la red y garantizar una implementación exitosa.
Trucos y cosas interesantes
Las VLANs son una herramienta poderosa para segmentar y gestionar redes. Aquí te dejo algunos trucos y consejos interesantes que pueden ayudarte a sacar el máximo provecho de las VLANs en tu entorno de red:
1. VLAN de gestión dedicada
Crea una VLAN específica solo para la gestión de dispositivos de red. Esto mejora la seguridad, ya que solo los dispositivos y usuarios autorizados tendrán acceso a la red de gestión, aislándola del tráfico de usuario regular.
2. VLAN de voz
Separa el tráfico de voz del tráfico de datos utilizando VLANs específicas para VoIP. Esto puede mejorar la calidad de la voz al priorizar el tráfico de VoIP sobre otros tipos de tráfico y reducir la latencia y el jitter en las llamadas.
3. Utilizar VLAN nativa con precaución
La VLAN nativa (por defecto en muchos dispositivos) no etiqueta los paquetes con un ID de VLAN. Es una buena práctica cambiar la VLAN nativa a una VLAN no utilizada por el tráfico de la red para evitar ataques como el VLAN hopping.
4. VLANs para IoT y dispositivos invitados
Para mejorar la seguridad, crea VLANs separadas para dispositivos IoT y para invitados. Estos dispositivos suelen ser menos seguros y al separarlos en su propia VLAN, reduces el riesgo de que comprometan la red principal.
5. Pruebas de penetración y segmentación de seguridad
Utiliza VLANs para segmentar tu red en zonas de seguridad. Puedes configurar políticas de firewall entre VLANs para controlar el tráfico que se permite pasar. Esto es especialmente útil en entornos con requisitos de cumplimiento de seguridad estrictos.
6. Dynamic VLAN Assignment
Utiliza la asignación dinámica de VLANs con 802.1X para asignar VLANs a los usuarios o dispositivos basándose en su autenticación. Esto permite una gestión flexible y automática de la asignación de VLAN sin necesidad de configurar manualmente los dispositivos.
7. VLANs para entornos de prueba
Crea VLANs específicas para entornos de desarrollo, pruebas o staging. Esto permite a los equipos de desarrollo y QA trabajar en un entorno aislado que simula la producción sin afectar a la red de producción.
8. Optimización del tráfico con VLANs
Utiliza VLANs para optimizar el tráfico de la red. Por ejemplo, puedes crear VLANs basadas en departamentos o tipos de uso (como videoconferencia, transferencia de archivos grandes, etc.) y aplicar políticas de QoS (Calidad de Servicio) para priorizar el tráfico crítico para el negocio.
9. Monitoreo y solución de problemas
Configura el espejeo de puertos en VLANs específicas para facilitar el monitoreo y la solución de problemas. Esto permite duplicar el tráfico de una VLAN a un puerto donde está conectado un dispositivo de monitoreo, facilitando la inspección y el análisis del tráfico.
10. Integración con sistemas de seguridad
Integra tus VLANs con sistemas de detección/prevensión de intrusiones (IDS/IPS) y firewalls para mejorar la seguridad. Al segmentar la red, puedes aplicar políticas de seguridad más granulares y mejorar la detección de actividades sospechosas o maliciosas.
Estos trucos pueden ayudarte a aprovechar al máximo las capacidades de las VLANs para mejorar la seguridad, la eficiencia y la gestión de tu red. Recuerda que la implementación de algunos de estos consejos depende de las capacidades específicas de tu hardware de red y de las políticas de seguridad de tu organización.
Comandos básicos
La gestión de VLANs directamente desde la línea de comandos de Windows (CMD) no es posible de la misma manera que se gestiona en switches y routers, ya que las VLANs son una característica de nivel 2 del modelo OSI, gestionada habitualmente en dispositivos de red como switches administrables. Sin embargo, hay ciertos comandos y utilidades que pueden ser útiles para diagnosticar problemas relacionados con la red o la conectividad que podrían estar indirectamente relacionados con la configuración de VLANs. Aquí algunos ejemplos y cómo podrían aplicarse al troubleshooting de problemas de VLAN:
1. Ping
– Comando: ping [dirección_ip]
– Uso: Verifica la conectividad con un dispositivo dentro de la misma VLAN o en una VLAN diferente (si hay enrutamiento entre VLANs).
– Ejemplo:ping 192.168.1.1
2. Tracert
– Comando: tracert [dirección_ip]
– Uso: Muestra la ruta que toma un paquete para llegar a su destino, útil para entender cómo el tráfico está siendo enrutado entre VLANs.
– Ejemplo: tracert 192.168.1.1
3. Ipconfig
– Comando: ipconfig /all
– Uso: Muestra toda la configuración IP de las tarjetas de red, incluyendo la dirección IP, máscara de subred, puerta de enlace, y servidores DNS. Puede ser útil para verificar en qué VLAN está operando un dispositivo si las VLANs están segmentadas por rango de IP.
– Ejemplo: ipconfig /all
4. Pathping
– Comando: pathping [dirección_ip]
– Uso: Combina las funciones de `ping` y `tracert`, proporcionando información sobre la ruta y la pérdida de paquetes en el camino.
– Ejemplo: pathping 192.168.1.1
5. Nslookup
– Comando: nslookup [nombre_del_dominio]
– Uso: Consulta la dirección IP de un nombre de dominio. Esto puede ser útil para verificar si los servicios de DNS están funcionando correctamente a través de las VLANs.
– Ejemplo: nslookup www.google.com
6. Netsh
– Comando: netsh interface ipv4 show interfaces
– Uso: Muestra las interfaces de red y su configuración. Aunque `netsh` es muy versátil y puede configurar aspectos avanzados de la red, su utilidad para gestionar VLANs directamente es limitada sin software adicional de gestión de red.
– Ejemplo: netsh interface ipv4 show interfaces
Nota Importante
Para gestionar VLANs en el nivel de una tarjeta de red en un PC o servidor, normalmente necesitarías utilizar software específico proporcionado por el fabricante de la tarjeta de red o el sistema operativo. Esto podría incluir utilidades de configuración avanzada que permiten establecer un ID de VLAN para la tarjeta de red. Este tipo de configuración es común en entornos de servidores o estaciones de trabajo especializadas que necesitan comunicarse con múltiples VLANs.
Si estás experimentando problemas con las VLANs, asegúrate de revisar también la configuración en los switches y otros dispositivos de red, ya que es allí donde se define la mayor parte del comportamiento de las VLANs.
Conclusión
Hemos abordado varios aspectos importantes sobre las VLANs, su configuración y aplicaciones prácticas en diferentes entornos de red y dispositivos. Aquí te dejo un resumen de los puntos clave:
1. Qué es una VLAN: Una VLAN (Virtual Local Area Network) es una tecnología que permite segmentar una red física en múltiples redes virtuales independientes, facilitando la gestión de la red, mejorando la seguridad y optimizando el rendimiento al limitar el tráfico de broadcast.
2. Usos y Beneficios de las VLANs:
– Mejora la seguridad al segmentar el tráfico de red y limitar el acceso a recursos específicos.
– Aumenta la eficiencia de la red al reducir los dominios de broadcast.
– Ofrece flexibilidad y escalabilidad en la gestión de la red, permitiendo cambios sin alterar la infraestructura física.
– Reduce costos operativos al aprovechar mejor la infraestructura existente.
3. Configuración de VLANs en Switches:
– Cisco: Se realiza mediante la CLI, creando VLANs con `vlan [ID]`, asignando nombres con `name [Nombre]`, y asignando puertos con `interface [tipo][número]`, `switchport mode access`, y `switchport access vlan [ID]`.
– Juniper: A través del modo de edición con `edit`, creando VLANs con `set vlans [Nombre] vlan-id [ID]` y asignando interfaces con `set interfaces [interfaz] unit 0 family ethernet-switching vlan members [Nombre]`.
-HP (Aruba): Similar a Cisco, con comandos `vlan [ID]` para crear VLANs y `vlan [ID] untagged [puerto]` para asignar puertos.
– UniFi (Ubiquiti): Se configura a través de la GUI del UniFi Controller, creando redes en Networks > Create New Network, y asignando perfiles de puertos en Settings > Profiles.
4. Consideraciones para la Configuración de VLANs:
– Requiere switches administrables y soporte para el estándar IEEE 802.1Q.
– Esencial entender el funcionamiento y la configuración de VLANs, incluyendo el etiquetado y el enrutamiento entre VLANs.
– Importante realizar una planificación adecuada de la red y consideraciones de seguridad para una implementación exitosa.
5. Configuración de VLANs en Tarjetas de Red:
– No siempre necesario, ya que la configuración de VLANs se maneja principalmente en el switch. Sin embargo, en ciertos casos, como en entornos de servidores o con dispositivos que deben interactuar con múltiples VLANs, puede ser necesario configurar el soporte de VLAN directamente en la tarjeta de red.
6. Trucos y Consejos sobre VLANs:
– Crear una VLAN de gestión dedicada, usar VLANs específicas para voz y dispositivos IoT, cambiar la VLAN nativa por seguridad, entre otros consejos para optimizar la gestión y seguridad de la red.
Este resumen encapsula lo esencial sobre VLANs, desde su propósito y beneficios hasta cómo se configuran en diferentes dispositivos y algunas mejores prácticas para su implementación.
